دستگاه دیاگ THINKDIAG 2

دستگاه دیاگ Thinkdiag2

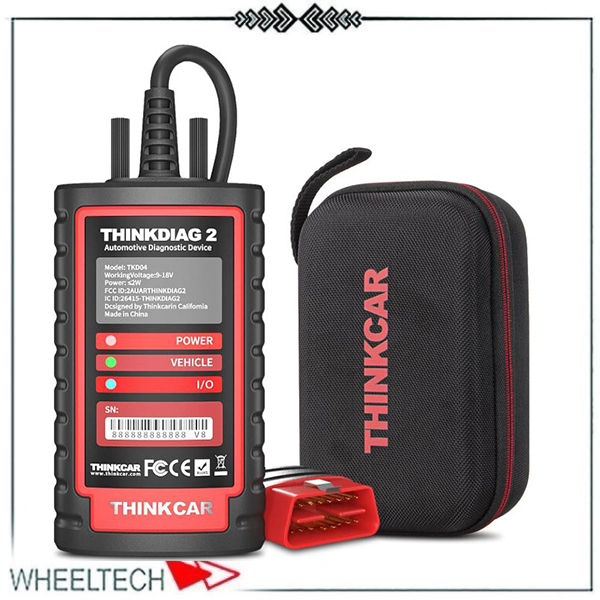

دستگاه عیب‌یاب Thinkdiag 2 تولید کمپانی THINKCAR، نسل ارتقایافته دانگل‌های دیاگ حرفه‌ای مبتنی بر گوشی‌های هوشمند است. این رابط سخت‌افزاری با بهره‌گیری از بلوتوث نسخه ۵.۰ دوال‌مود (Dual-Mode BLE) و تجهیز به تراشه سخت‌افزاری پروتکل CAN-FD، امکان عیب‌یابی عمیق، خواندن و پاک کردن خطای تمامی یونیت‌های الکترونیکی خودرو (All-System Diagnosis) و اجرای تست‌های فعال عملگرها (Bi-Directional Tests) را بدون نیاز به کابل‌های واسط اضافی فراهم می‌کند.

ارتقای کلیدی نسل دوم: پشتیبانی بومی از CAN-FD

تفاوت ساختاری اصلی تینک‌دیاگ ۲(THINKDIAG 2) در مقایسه با نسل اول، اضافه شدن پشتیبانی مستقیم از استاندارد ارتباطی CAN-FD است. در خودروهای نسل جدید (به‌ویژه خودروهای از سال ۲۰۲۰ به بعد)، حجم داده‌های ردوبدل‌شده در شبکه خودرو افزایش چشمگیری یافته است. پروتکل CAN-FD با افزایش طول فریم داده از ۸ بایت به ۶۴ بایت و ارتقای نرخ انتقال دیتا، سرعت بازخوانی پارامترها و عیب‌یابی یونیت‌ها را چند برابر کرده و خطاهای قطعی ارتباط را به حداقل می‌رساند.

قابلیت‌های فنی و عملیاتی دستگاه دیاگ Thinkdiag2

عیب‌یابی سطح کارخانه‌ای کلیه یونیت‌ها (OE-Level Full System Diagnosis)

دستگاه دیاگ THINKDIAG 2 برقراری ارتباط با کلیه واحدهای کنترل الکترونیکی (ECU) خودروهای سازگار را داراست:

• سیستم مدیریت موتور و پاشش سوخت (ECM)
• سیستم کنترل گیربکس‌های اتوماتیک و دوکلاچه (TCM)
• سیستم ترمز ضدقفل و کنترل پایداری الکترونیکی (ABS / ESP / ESC)
• یونیت ایمنی و کیسه هوا (SRS / Airbag)
• ماژول کنترل بدنه و برق اتاق (BCM)
• سیستم فرمان کمکی برقی (EPS / SAS)
• سیستم مانیتورینگ فشار باد تایرها (TPMS)
• سیستم تهویه مطبوع اتوماتیک (HVAC)
• سیستم پارک خودکار، کروز کنترل تطبیقی و رادارهای خودرو

تست فعال عملگرها (Bi-Directional / Active Test)

تینک‌دیاگ ۲ صرفاً یک کدخوان ساده نیست؛ تعمیرکار می‌تواند با ارسال دستورهای نرم‌افزاری به ECU، عملکرد قطعات مختلف را به‌صورت زنده ارزیابی کند:

• تست فن رادیاتور و دورهای مختلف آن
• تست تحریک انژکتورها (Injector Buzz Test)
• تست فعال‌سازی کلاچ کمپرسور کولر (A/C Clutch)
• تست پمپ بنزین، سوپاپ EGR و شیر برقی کنیستر
• تست قفل مرکزی، بالابرهای شیشه، آینه‌های برقی و چراغ‌ها

فانکشن‌های تخصصی ریست و کالیبراسیون (Special Functions)

پشتیبانی از بیش از ۱۵ سرویس کاربردی نرم‌افزاری (بسته به پشتیبانی مدل خودرو و نسخه نرم‌افزار):

• ریست سرویس روغن و یادآور سرویس دوره‌ای (Oil Reset)
• باز و بسته کردن کالیپر ترمز برقی جهت تعویض لنت (EPB Reset)
• کالیبراسیون و تعریف زاویه فرمان (SAS Calibration)
• ریست و رجیستر باتری جدید در یونیت (BMS Matching)
• هواگیری بلوک هیدرولیکی ترمز ضدقفل (ABS Bleeding)
• تعریف سوئیچ و ایموبلایزر در خودروهای سازگار (IMMO)
• ریست و کالیبراسیون پدال و دریچه گاز برقی (Throttle Matching)
• کدگذاری انژکتورها (Injector Coding)
• احیای فیلتر ذرات دیزل (DPF Regeneration)

کدگذاری ECU (ECU Coding)

امکان فعال‌سازی یا تغییر تنظیمات نرم‌افزاری برخی قابلیت‌های فابریک خودرو (Personalization) از جمله تنظیمات شیشه‌بالابر، قفل اتوماتیک درها، سنسور نور و برف‌پاک‌کن در برندهای پشتیبانی‌شده.

پروتکل‌های ارتباطی و یونیت‌های تحت پوشش دیاگ تینک‌کار پرو ۲ (Thinkcar Pro 2)

دستگاه عیب‌یاب دانگلی Thinkcar Pro 2 با وجود ابعاد بسیار جمع‌وجور، به یک چیپ‌ست پردازشی پایدار و چندپروتکله مجهز شده است. این دستگاه از تمامی استانداردهای اصلی OBD-II پشتیبانی می‌کند و امکان برقراری ارتباط سریع و بدون قطعی با انواع خودروهای داخلی، چینی، آسیایی و اروپایی را فراهم می‌سازد.

پروتکل‌های ارتباطی استاندارد پشتیبانی‌شده

تینک‌کار پرو ۲ با پشتیبانی از پروتکل‌های استاندارد جهانی صنعت خودرو، داده‌های زنده و کدهای خطا را با نرخ انتقال بالا منتقل می‌کند:

• ISO 15765-4 (CAN Bus): پروتکل شبکه پرسرعت CAN، استاندارد حاکم بر اکثر خودروهای مدرن از سال ۲۰۰۸ به بعد
• ISO 14229 (UDS): استاندارد سرویس‌های عیب‌یابی یکپارچه برای پردازش دقیق داده‌ها در سطح کارخانه
• ISO 14230-4 (KWP2000): پروتکل ارتباطی مبتنی بر کی‌ورد ۲۰۰۰ برای ارتباط با خودروهای مختلف اروپایی و آسیایی
• ISO 9141-2: استاندارد عیب‌یابی خطوط K-Line مخصوص خودروهای آسیایی و اروپایی نسل قبل
• SAE J1850 (PWM & VPW): پروتکل‌های مبتنی بر عرض پالس و ولتاژ متغیر برای خودروهای خانواده فورد، جنرال موتورز و خودروهای آمریکایی

یونیت‌ها و کنترل‌کننده‌های الکترونیکی (ECU) قابل شناسایی

این عیب‌یاب هوشمند قادر است به تمام ماژول‌های الکترونیکی اصلی خودرو دسترسی پیدا کرده و کدهای خطا، پارامترهای زنده و وضعیت سلامت آن‌ها را ارزیابی کند:

• ECM / Engine: یونیت مدیریت موتور و سیستم جرقه‌زنی و سوخت‌رسانی
• TCM / Transmission: کنترل‌کننده الکترونیکی گیربکس‌های اتوماتیک
• ABS System: ماژول سیستم ترمز ضدقفل و کنترل پایداری
• EPB: یونیت ترمز پارک برقی (کالیپرهای الکترونیکی)
• SRS / Airbag: سیستم ایمنی، کیسه‌های هوا و کمربندهای پیش‌کشنده
• EPS: سیستم کمک‌فرمان برقی و سرووموتور فرمان
• BCM: ماژول کنترل بدنه (تجهیزات روشنایی، قفل مرکزی و شیشه‌ها)
• IC / Instrument Cluster: یونیت صفحه کیلومتر و پنل نشان‌دهنده‌ها
• TPMS: سیستم نظارت بر فشار و دمای باد تایرها
• AC System: یونیت کنترل سیستم تهویه مطبوع اتوماتیک
• Security System: سیستم امنیتی و هشدار ضدسرقت خودرو
• IMMO: سیستم ایموبلایزر و چیپ ضدسرقت کلید و سوئیچ
